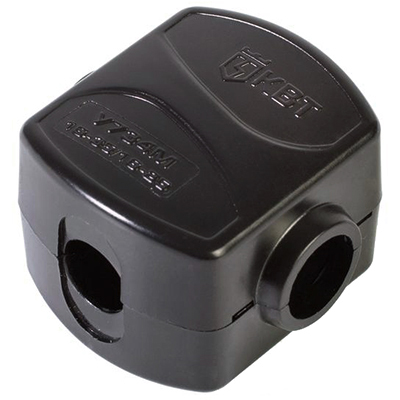

Сжим У-734М(16-35/16-25 мм2) изолированный КВТ IP20

Сжим ответвительный изолированный У-734М КВТ 61642 для кабеля сечением 16 - 35 / 16 - 25 кв.мм

Сжим ответвительный изолированный У-734М КВТ предназначен для выполнения ответвлений от магистральных линий кабелей и проводов напряжением до 660 В, с предварительным снятием изоляции на месте установки, без разрезания проводника.

Корпус обладает негерметичной конструкцией.
Сердечник представляет собой профилированные под типоразмер кабеля плашки, затягивающиеся болтами.

Магистраль и ответвление могут быть представлены алюминиевыми или медными проводами, либо их комбинацией.

Преимущества

• Отсутствие выпадающих и теряющихся деталей.
  Новая конструкция сжимов КВТ на защелкивающихся клипсах минимизирует количество монтажных операций и гарантирует качественный результат в 100 случаев из 100.

• Механизм замка.
  Точно подобранное усилие фиксации замковых клипс на раскрытие / закрытие корпуса обеспечивает быстрый демонтаж и монтаж корпуса.
  Усилие размыкания двух половинок корпуса, составляющее от 3 до 8 кгс, в зависимости от типоразмера сжима, гарантирует высокую механическую прочность и вибростойкость сборной конструкции.
  При необходимости могут быть использованы дополнительные пазы под шлицевую отвертку облегчающие открытие корпуса.

• Более компактные габариты корпуса, в сравнении с классической конструкцией, что обеспечивает удобство хранения и монтажа в ограниченном пространстве.

• Простота и удобство монтажа.
  Минимальное количество деталей сборки, простая и надежная конструкция замка определяют минимальное число и время монтажных операций.

• Скорость монтажа.
  Благодаря новой конструкции время сборки корпусов кабельных сжимов снижается почти в 10 раз.
  Тем самым значительно увеличивается производительность труда при монтаже и сокращается время регламентных работ по проверке соединений.

• Монтаж в труднодоступных местах.
  Защелкивающаяся двустворчатая конструкция и уменьшенные размеры корпуса позволяют проводить монтаж кабельных сжимов в труднодоступных местах и в условиях ограниченного пространства: в распределительных щитах, межэтажных щитках многоквартирных домов, кабельных шахтах, лотках и т.п.

• Снижение травмоопасности.
  При монтаже и демонтаже новых сжимов КВТ 700-й серии можно не опасаться травм пальцев и обходиться без защитных очков.

• Материал корпуса не распространяет горение и обладает высокими прочностными и диэлектрическими свойствами.

• Маркировка.
  На поверхности корпуса каждого сжима КВТ имеется четкая рельефная маркировка с диапазоном сечений кабеля "магистраль - ответвление".

• Дизайн и функциональность.
  Плавные обтекаемые линии и формы новых корпусов придают изделиям современный вид и улучшают их эстетическое восприятие.
  Проходящие по центру поверхностей параболические наплывы и утолщения образуют дополнительные ребра жесткости, делающие корпус прочным и ударостойким.

Размеры

Материалы и цвета

Технические характеристики
