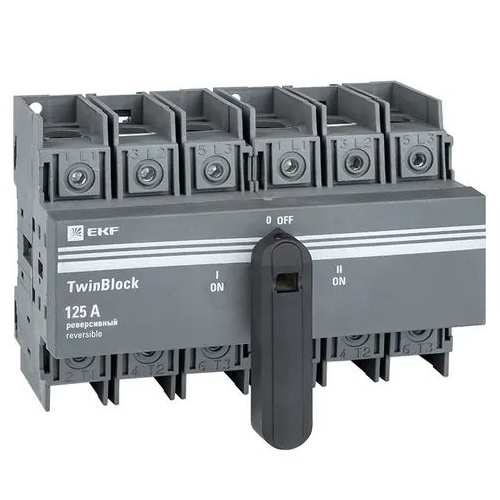

Рубильник реверсивный EKF 125А 3Р TwinBlock с рукояткой управления, для прямой установки
Выключатели-разъединители (рубильники) EKF серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии.
Применяются для ручного включения и отключения электрических цепей.
Реверсивные рубильники серии TwinBlock используются для переключения нагрузки на резервную линию с разрывом питания (индикация положений на рубильнике I - 0 - II).
Электрические характеристики реверсивных рубильников серии TwinBlock позволяют выполнять переключение под нагрузкой между двумя источниками питания, даже при токах с высокой индуктивной составляющей и пусковых токах двигателей.
Преимущества
- Независимая от скорости движения руки оператора скорость включения / отключения механизма.
- Выключатели-разъединители серии TwinBlock (модели 40 - 800 А) имеют возможность подключения дополнительного четвертого полюса.
Размеры
| Высота корпуса, мм | 100 |
| Ширина корпуса, мм | 140 |
| Глубина корпуса, мм | 86 |
Технические характеристики
| Артикул | tb-s-125-3p-rev |
| Тип изделия | рубильник / выключатель-разъединитель нагрузки |
| Исполнение | реверсивный, для прямой установки, с рукояткой управления |
| Модульная ширина (шаг 18 мм) | 8 |
| Число полюсов | 3P |
| Номинальное рабочее напряжение Ue, В | АС 690 / 400 |
| Номинальная частота тока, Гц | 50 |
| Номинальный ток In, А | 125 |
| Номинальное напряжение изоляции Ui, В | 1000 |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 12 |
| Наличие дугогасительных камер | есть |
| Номинальный тепловой ток Ith, А | 125 |
| Номинальная отключающая способность при Ue=690 В, АС-23, А | 400 |
| Наибольшая включающая способность Icm, кА | 3,6 |
| Номинальный кратковременно выдерживаемый ток Icw (значение R.M.S. при Ue=690 В, 1 сек.), кА | 2,5 |
| Условный номинальный ток короткого замыкания Iq, кА | 16,5 |
| Рассеиваемая мощность на полюс, Вт | 6,3 |
| Возможность установки дополнительного полюса | есть |
| Группа механического исполнения | М4 (ГОСТ 17516.1) |
| Пригоден в качестве устройства аварийной остановки | да |
| Пригоден в качестве главного выключателя | да |
| Пригоден в качестве предохранительного выключателя | нет |
| Пригоден в качестве сервисного выключателя | да |
| Номинальный режим эксплуатации | продолжительный |
| Механическая износостойкость, количество циклов | 10 тыс. |
| Диапазон рабочих температур, °C | -25... +40 |
| Степень защиты от пыли и влаги | IP00 |
| Степень загрязнения окружающей среды | 3 (ГОСТ IEC 60947-1-2017) |
| Способ монтажа | на монтажную панель / на DIN-рейку |
| Рабочее положение при эксплуатации | любое |
| Тип подключения силовой электрической цепи | винтовое соединение |
| Максимальное сечение медного проводника, кв.мм | 70 |
| Усилие затяжки болтов, Н*м | 7 |
